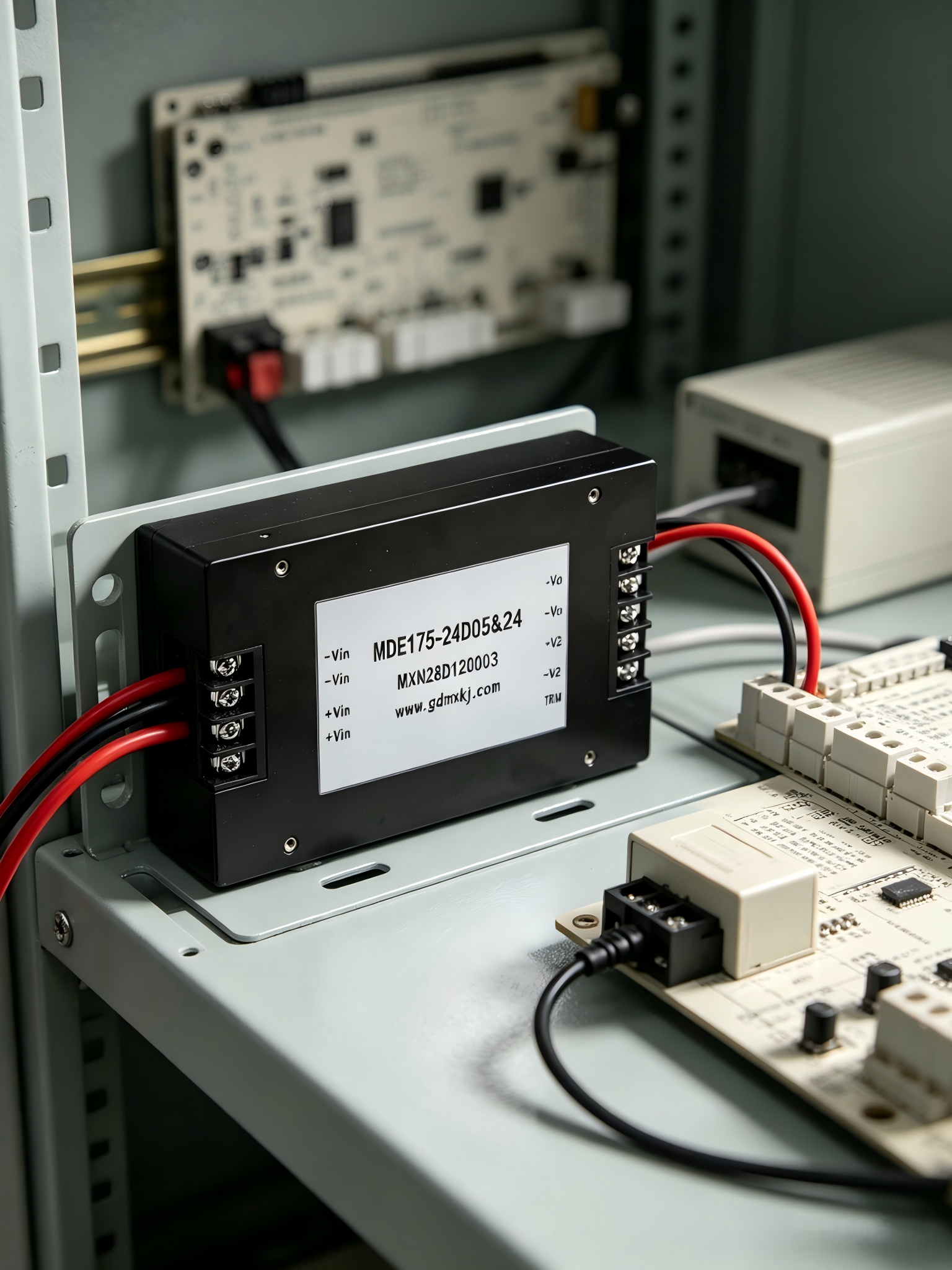

MDE175-24D05&24：一颗模块，同时供出 5V 和 24V—— 工控板卡的标准配置

2026-09-28 14:27

拆开任何一块工业控制板卡、一台数据采集器或者一个小型 PLC，你会发现一个规律：板子上永远同时存在两个电压 ——5V 和 24V。

5V 给数字部分用：MCU、FPGA、通信芯片、逻辑电路。这部分电流不大，但要求电源干净、纹波低。24V 给模拟和驱动部分用：传感器、继电器线圈、电磁阀、光耦隔离。这部分电流也不大，但要求电源 "皮实"、能扛感性负载的尖峰。

传统做法是在柜里塞两颗模块：一颗 24V 转 5V，一颗 24V 转 24V（或者从母线另取）。占地方、成本高、调试还多一道。MDE175-24D05&24 就是把这两路做到了一颗模块里。

两路独立稳压，互不干扰

输入 24VDC（18-36V 宽范围），输出两路：

第一路 +5V，最大 15A—— 给板上数字核心供电，纹波控制在 100mV
第二路 +24V，最大 4.16A—— 给传感器、继电器、驱动电路供电，纹波 200mV

两路各自独立稳压，一路负载变化不会窜到另一路。板上数字部分在做高频运算时，24V 那一路不会跟着抖；驱动侧继电器跳合时，5V 那一路也不会被干扰。电压精度都是 ±2%，两路调整率 ±0.5%。

为什么不用一颗宽压模块自己 LDO 出 5V

有人会问：我用一颗 24V 转 24V 的模块，再从 24V 用 LDO 降到 5V 不行吗？

不行。5V 那路 15A 电流，LDO 上压差 19V，功耗将近 300W—— 直接烧穿。而且效率极低，柜内散热受不了。这就是为什么 5V 和 24V 必须由两路独立的 DC-DC 变换来产生，而不是一级一级线性压降。MDE175-24D05&24 内部就是两路独立变换，总效率 84%，金属外壳自然散热。

隔离保护，和单路一样可靠

虽然是双路输出，但隔离能力和 MDE 系列单路产品一致：输入对输出 >1500VDC，输入对外壳 >1050VDC，输出对外壳 >500VDC。五重保护 —— 输入欠压、输入过压、过温、输出过流、输出短路 —— 两路都有覆盖。任何一路短路或过载，模块进入保护模式，另一路不受影响（或按设计安全关断），故障排除后自动恢复。

省下来的不只是两颗模块的钱

用一颗双路模块替代两颗单路，省下的是：
