MDE175-24D12&24：一台现场设备里，12V 和 24V 为什么总是成对出现
到工业现场去看一台独立设备 —— 一个远程 IO 站、一台现场控制箱、一个小型通信终端 —— 你会发现它的接线端子排上永远有两类线：一类是细的信号线，接传感器、接通信；另一类是粗一点的动力线，接电磁阀、接继电器。
这两类线背后是两种电源。信号线那侧是 12V—— 电压不高，但要求干净，因为要接传感器和通信；动力线那侧是 24V—— 电流要够，因为要驱动继电器和电磁阀。一台设备要同时对接这两个电压等级，传统做法是在设备里装两颗 DC-DC。MDE175-24D12&24 把这两颗合成了一颗。
两路各管一摊
输入 24VDC（18-36V 宽范围），输出两路：
第一路 +12V，最大 6.25A—— 给传感器、通信模块、板上数字电路供电，纹波控制在 120mV
第二路 +24V，最大 8.4A—— 给继电器线圈、电磁阀、指示灯供电，纹波 200mV
两路独立稳压。12V 那路负载变化时（比如通信模块上电瞬间），24V 那路不会跟着晃；24V 那路继电器跳合时，12V 那路的传感器读数也不会跳。两路精度都是 ±2%，调整率 ±0.5%。
12V 那路为什么把纹波压到 120mV
现场设备里 12V 那侧接的是什么？是传感器的小信号调理电路、通信模块的电源脚。这些电路对电源噪声非常敏感 —— 纹波大一点，传感器采样就飘，通信就出误码。所以 12V 路纹波压到 120mV，不是为了好看，是为了让小信号电路真的能正常工作。
24V 那侧接的是继电器和电磁阀，这些负载本身就是 "开关噪声大户"，对电源纹波不敏感，200mV 完全够用。两路按负载特性分别设计，而不是一刀切。
一颗模块，省掉设备内部的一半电源设计
用一颗双路模块替代两颗单路，设备内部：
少占一半安装空间 —— 现场控制箱本来就小
少接一组输入线 ——24V 母线进一颗模块就够
少一个物料编号 ——BOM 表上少一行
少一个故障点 —— 现场设备坏了，排查也少一处

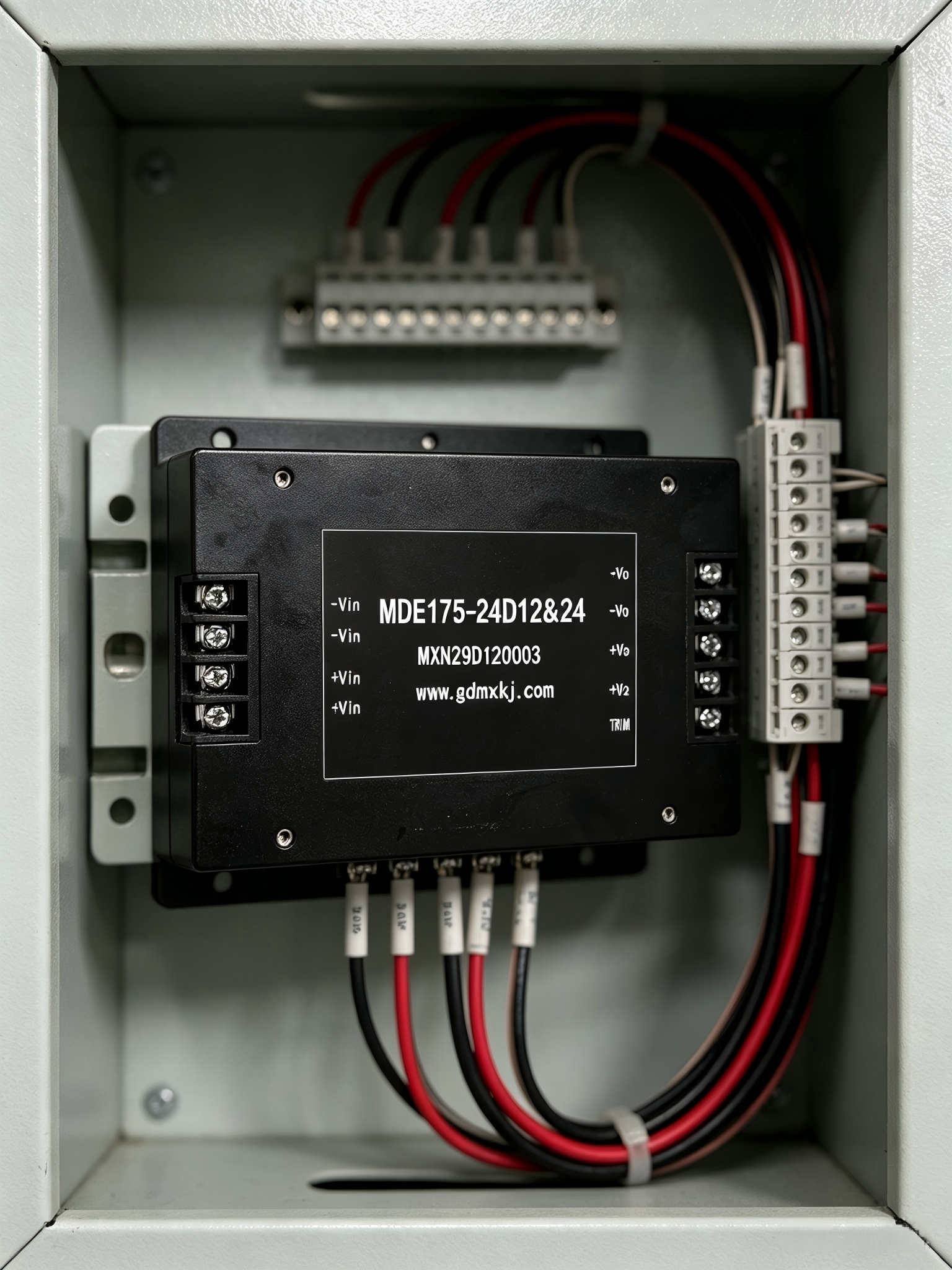

尺寸 118 × 110 × 29.5mm，导轨 / 引脚安装，和 MDE 系列其他产品共用安装位。
隔离和保护
输入对输出隔离 >1500VDC，输入对外壳 >1050VDC，输出对外壳 >500VDC。五重保护：输入欠压、输入过压、过温、输出过流（120% 限流点）、输出短路。现场设备安装环境比控制柜更杂 —— 粉尘、潮湿、电压波动 —— 这些保护就是底线。
它适合在哪里
远程 IO 站、现场控制箱 ——12V 给通信和传感器，24V 给执行器
车载和移动设备 ——12V 给车载电子，24V 给控制回路
LED 显示与照明 ——12V 给灯条驱动，24V 给控制板
工业通信终端、户外监控箱 ——12V 给主板，24V 给对外接口
任何 "一台设备里同时要 12V 弱电和 24V 强电" 的场合
MDE 100-300W 系列里，MDE175-24D12&24 是 24V 输入、12&24V 双路输出型号；同系列还有 5&24V 双路（MDE175-24D05&24），非标双路电压可定制。
样品与资料：广东铭锌科技 400-019-3997，www.gdmxkj.com。
