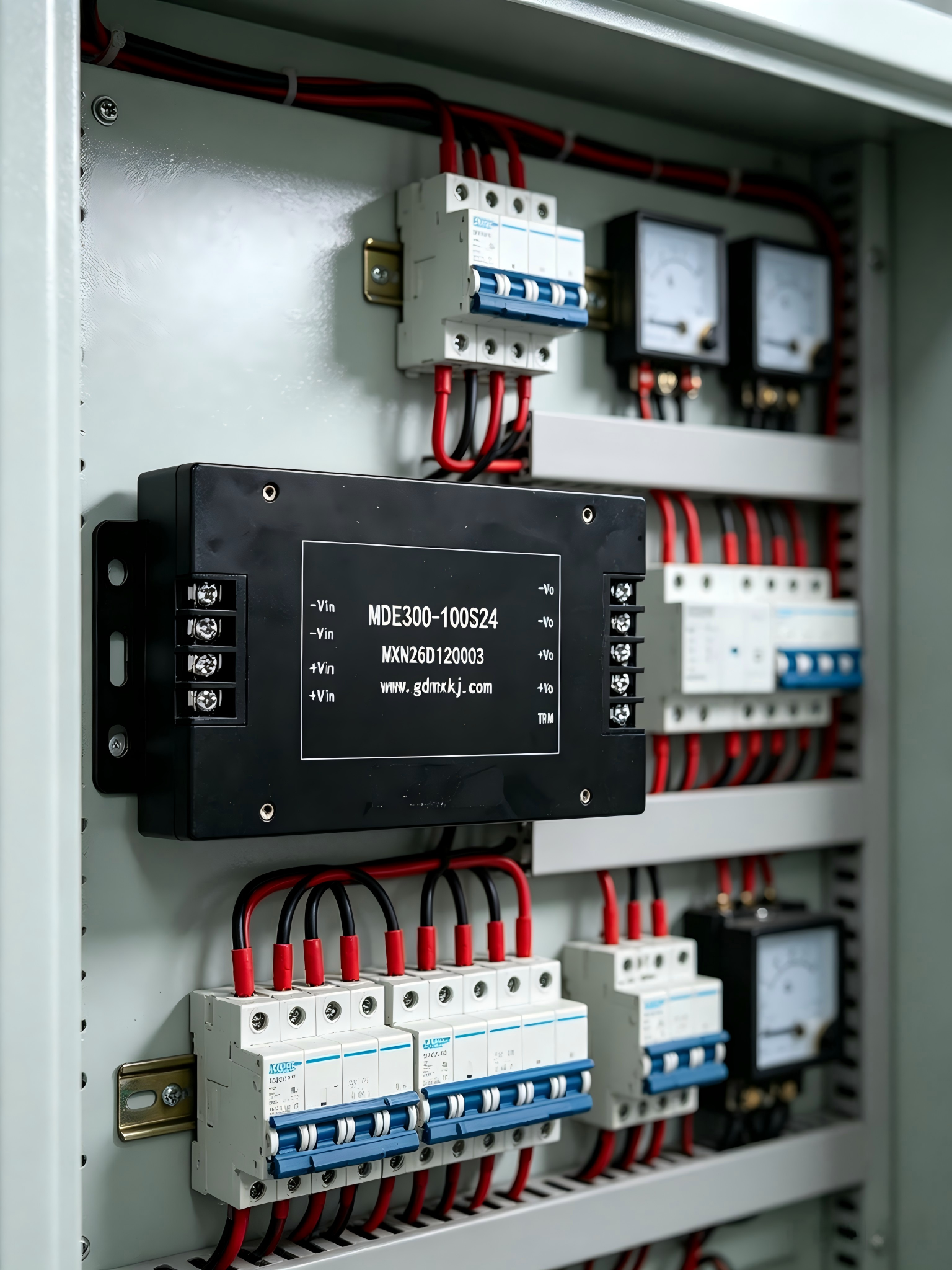

MDE300-100S24：从 110V 操作电源，给整列车、整站的 24V 控制回路供电

2026-09-28 14:19

在地铁列车上，或者一座 220kV 变电站里，有一根贯穿全车 / 全站的直流母线 ——110V。这根母线接蓄电池，是整个系统的 "最后防线"：哪怕外面全断电，蓄电池也能撑住断路器分合闸、信号显示、应急照明这些最关键的功能。

但这根 110V 母线上，真正干活的二次设备 —— 继电器线圈、信号指示灯、控制回路、应急照明、通风风机 —— 绝大多数是 24V 器件。110V 是 "一次电源"，24V 是 "控制电源"，两者之间必须有一颗隔离 DC-DC 把电压降下来。MDE300-100S24 就是干这个的。

66-154V 宽范围，覆盖蓄电池全工况

额定 110VDC，实际工作范围 66-154VDC。这个范围对应 110V 蓄电池组的完整工况：蓄电池放空时电压掉到 66V 左右，浮充时维持在 110V 上下，均充时冲到 140V 以上。无论蓄电池处于哪个阶段，模块输出都稳定在 24V，控制回路不会因为电池电压波动而误动作。

24V 出 12.5A，300W 带得住一整列的控制负载

输出 24V，最大 12.5A，持续 300W。一辆地铁列车上的控制继电器、信号指示、应急照明、通风风机，或者一座变电站里的保护装置电源、信号回路、自动装置，从这一颗模块取电基本够。需要更大容量，多路并联即可。

电压精度 ±2%，线载调整率 ±0.5%，纹波 200mV。对继电器线圈、指示灯这类负载，这个精度绰绰有余；对保护装置这种对电源有要求的二次设备，靠隔离设计兜底。

为什么控制电源必须隔离

110V 母线不是安静的小信号。列车牵引系统动作、变电站断路器分合时，母线上的尖峰和地电位差非常大。MDE300-100S24 输入对输出隔离 >1500VDC，输入对外壳 >1050VDC，输出对外壳 >500VDC。控制回路那 24V 的小信号，不会因为一次侧的一次大动作就被干扰或损坏 —— 这在电力和轨交行业是安全底线。

效率 89%，300W 满载时自身损耗约 37W，金属外壳自然散热，不需要柜内额外加风道。

无人值守场景，可靠性比参数更重要

变电站和列车不是随便开门检修的地方。输入欠压、输入过压、过温、输出过流（120% 限流点）、输出短路 —— 五重保护全部内置。后端短路时模块限流保护而不是烧穿，蓄电池电压异常时输入保护动作，故障排除后自动恢复。

工作壳温工业级 -25℃ 到 +85℃，军 I（-40℃）和军 II（-55℃）可选。东北冬天的户外变电站、西北夏天暴晒的机车车头，都在设计范围内。

它适合在哪里
