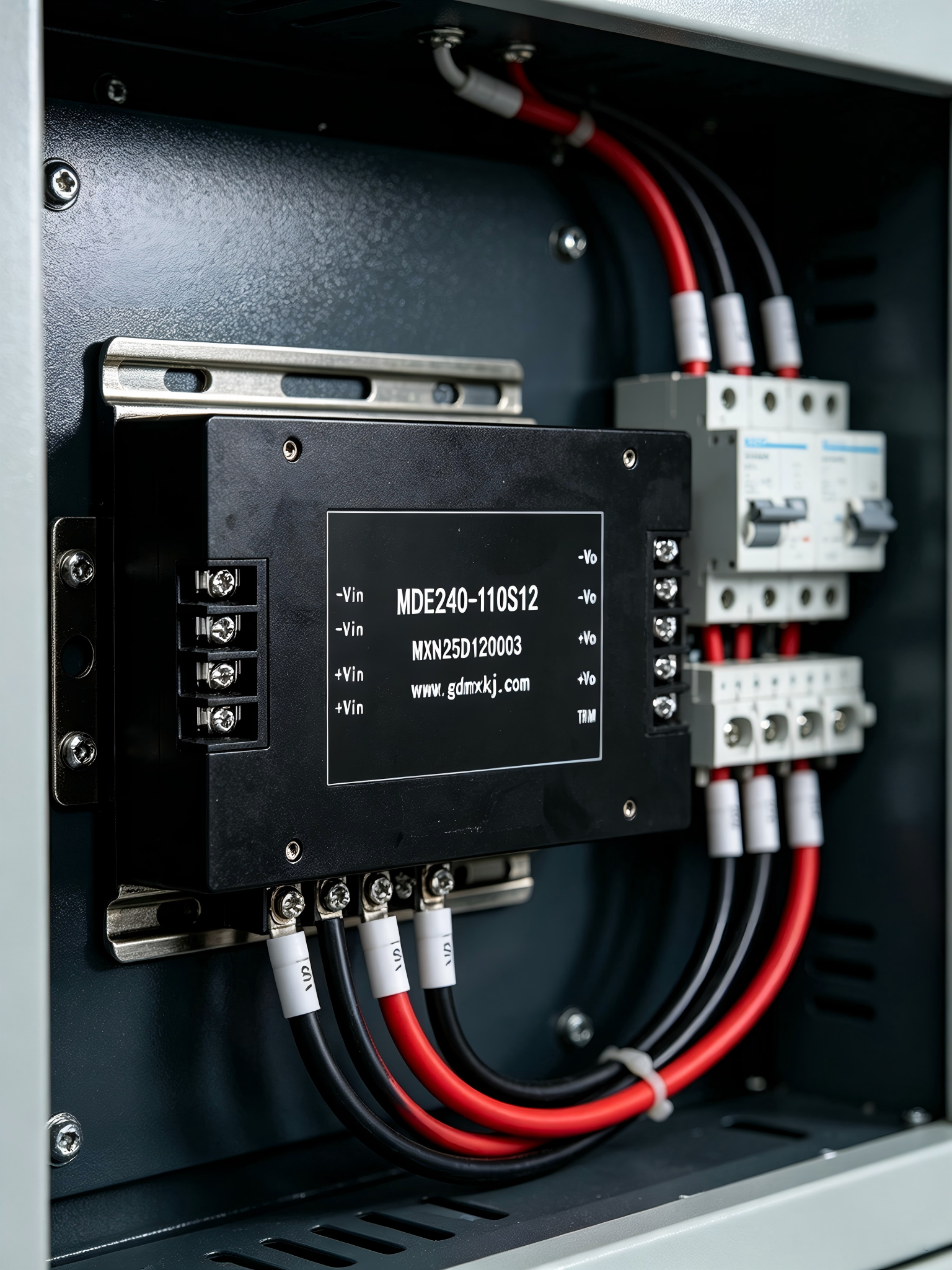

MDE240-110S12：在 110V 直流母线上，取一路干净的 12V

如果说 24V、48V 是工业柜和储能柜里的 "常规电压"，那 110VDC 就是另一个世界了 —— 地铁和机车车辆上挂的是 110V 蓄电池组，变电站里给断路器分合闸供电的也是 110V 操作电源。这个电压等级不常见，但一旦在这个系统里做设备，你就绕不开它。

麻烦在于：110V 母线上挂的那些电子设备 —— 车载显示屏、广播控制器、信号采集装置、照明模块 —— 绝大多数是 12V 供电。直接接 110V 必烧，加个线性稳压又受不了这个压差。MDE240-110S12 就是干这件事的：从 110V 母线上取电，隔离出一路干净的 12V。

这个 66-154V 的范围为什么这么宽

额定 110VDC，实际工作范围 66-154VDC。这个范围不是随便写的：110V 蓄电池组在放空时电压能掉到 60 多伏，而均充时又会冲到 140V 以上；轨交车辆在启动时母线电压还有个短暂跌落。模块从 66V 到 154V 全程都能稳压输出，不需要前端再加一级预稳压。

12V 出 20A，带载余量足

输出 12V，最大 20A，持续 240W。车载显示屏、广播、网络设备、监控摄像头 —— 这些车载 12V 负载可以集中从这一颗模块取电。电压精度 ±2%，线载调整率 ±0.5%，纹波 120mV—— 对车载电子和信号设备来说足够安静。

110V 系统里，隔离是硬要求

110V 母线不是 "安静的弱电"。机车车辆启停、断路器分合、牵引系统动作时，母线上的尖峰能冲到几百伏。MDE240-110S12 输入对输出隔离超过 1500VDC，输入对外壳 >1050VDC，输出对外壳 >500VDC，绝缘电阻 200MΩ—— 这是车载和电力行业对 "一次设备" 和 "二次电子设备" 之间最基本的安全距离。后端那些精密的 12V 电路板，不会被母线上的一次侧浪涌打穿。

宽温到军品级

轨交车辆和户外变电站的工作环境比普通工业柜恶劣得多。工业级工作壳温 -25℃ 到 +85℃，军 I 级 -40℃ 到 +85℃，军 II 级 -55℃ 到 +85℃。东北冬天的机车司机室、西北户外变电站，都在设计范围内。

保护和可靠性

输入欠压、输入过压、过温、输出过流（120% 限流点）、输出短路 —— 五重保护全部内置。故障状态下模块进入保护模式而不是炸机，排除后自动恢复。对车辆和变电站这种 "不能随便开门检修" 的场景，这一条和性能参数一样重要。

它适合在哪里

• 地铁、机车、有轨电车等轨交车辆上，从 110V 蓄电池母线取 12V

• 变电站、开闭所 DC110V 操作电源系统里，给保护、信号、监控装置供 12V

• 电力直流屏、电厂辅机系统里的 12V 支路

• 工业现场 110V 高压直流母线的二次供电

• 任何 "前面是 110V 直流、后面要 12V 干净电" 的场合

MDE 100-300W 系列里，MDE240-110S12 就是 110V 输入这一档 12V 输出的主力型号；需要 24V 或 48V 输出，同系列都有，非标可定制。

样品与资料：广东铭锌科技 400-019-3997，shturl.cc/bBRC。
