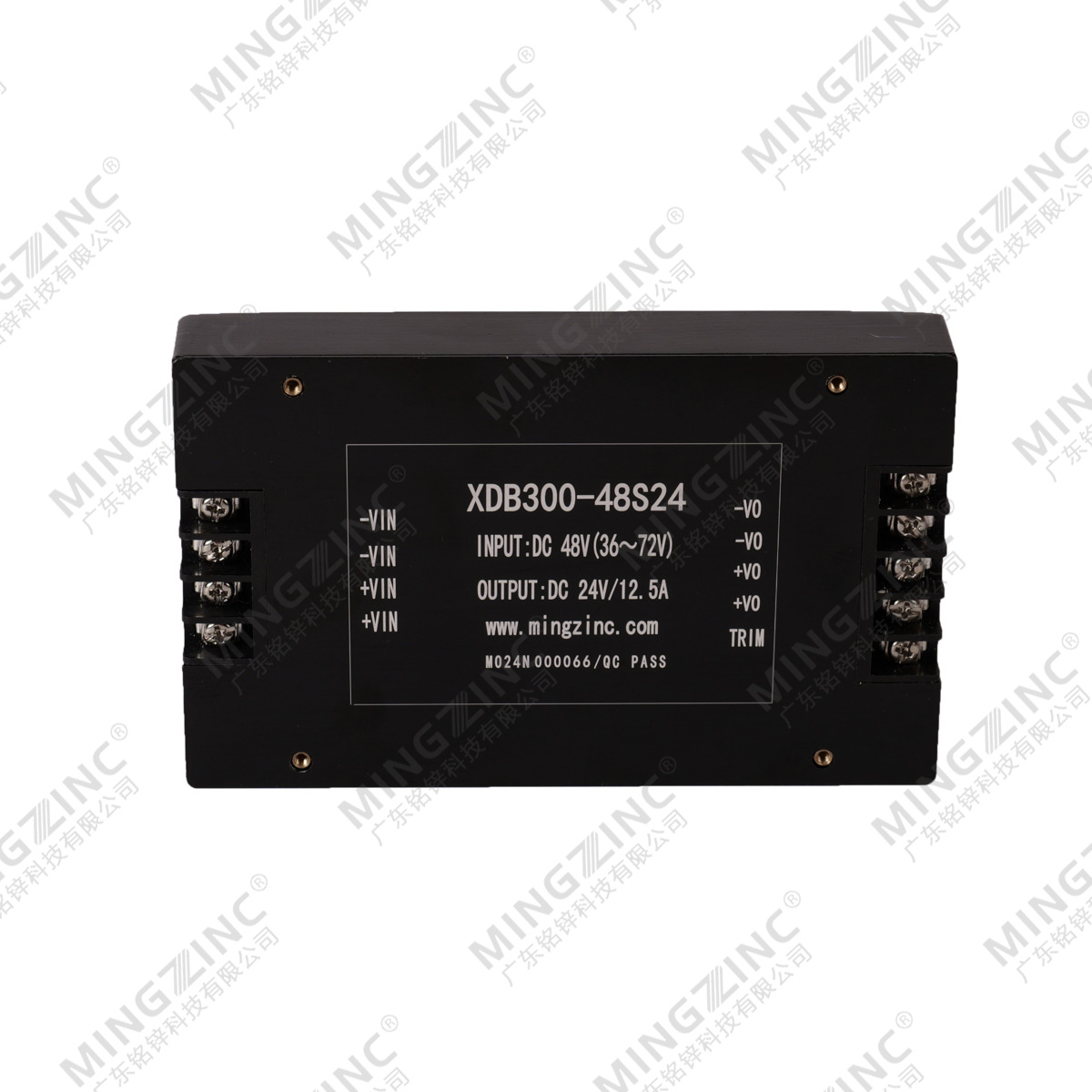

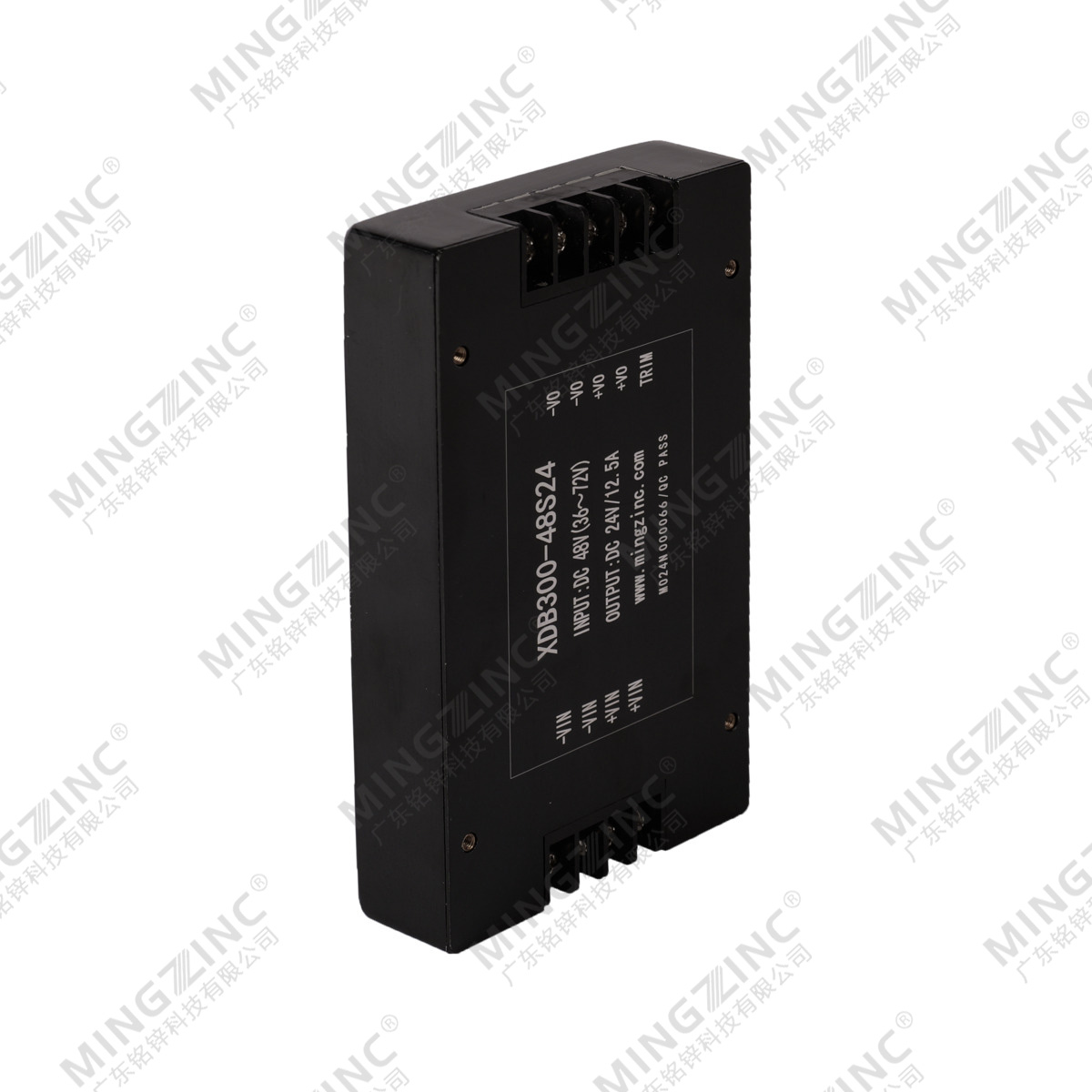

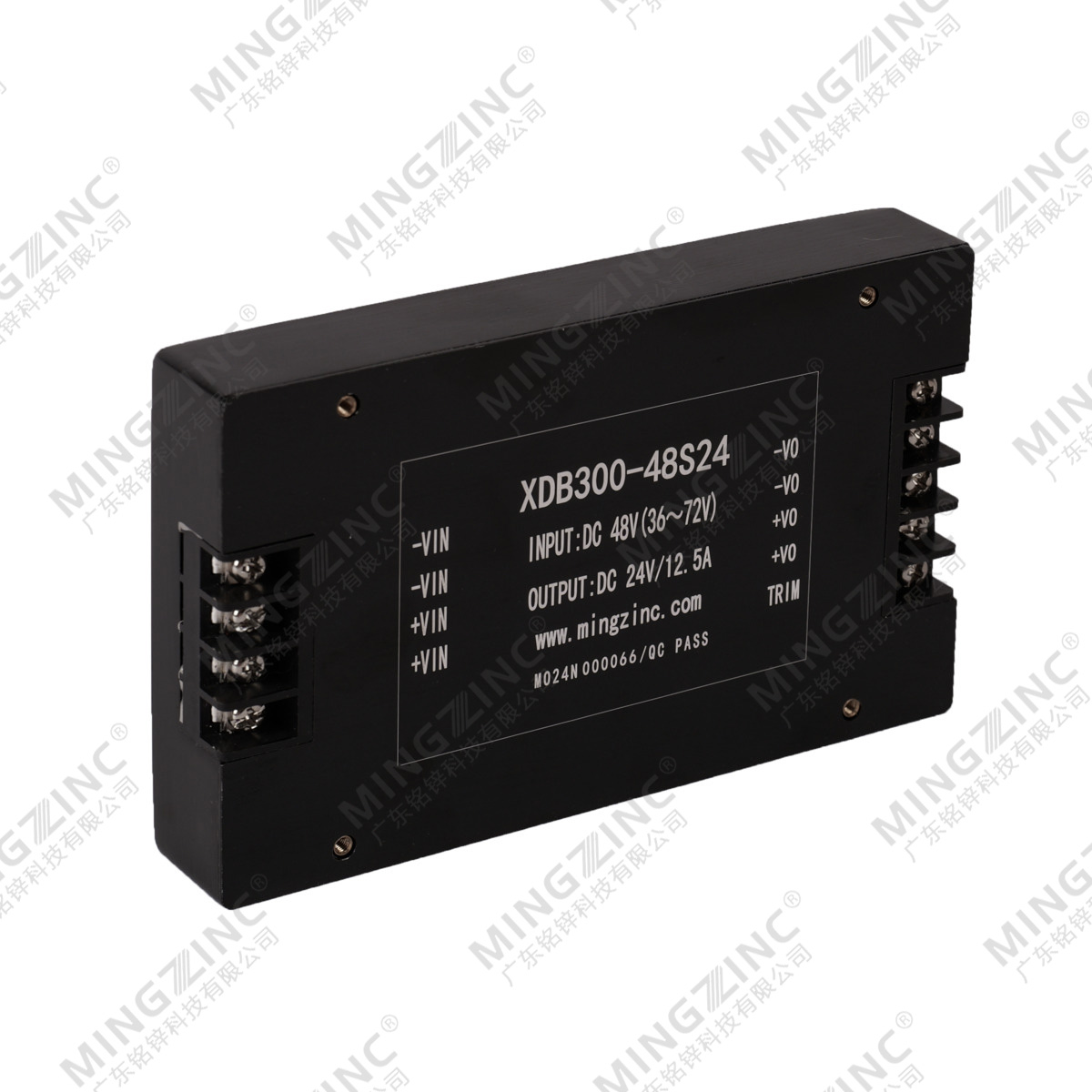

XDB300-48S24 300W 48VDC转24VDC 新能源电池电源系列

型号

输入电压

(VDC)

输出电压（范围）

（Range)

输出电压

(VDC)

输出电流 (A)

纹波

(mv)

效率

(Typ)

XDB100-12S12

12

9-18

12

8.3

100

83%

XDB100-12S24

12

9-18

24

4.16

200

85%

XDB200-24S28

24

18-36

28

7.14

280

88%

XDB240-24S48

24

18-36

48

5

400

89%

XDB200-24S12

24

18-36

12

16.7

120

85%

XDB200-48S28

48

36-72

28

7.14

280

89%

XDB300-48S24

48

36-72

24

12.5

200

89%

XDB100-18S12

18

9-36

12

8.3

100

82%

XDB120-18S24

18

9-36

24

5

200

83%

型号

输入电压

(VDC)

输出电压（范围）

（Range)

输出电压

(VDC)

输出电流current(A)

纹波

(mv)

效率

(Typ)

XDB150-24D12&24

24

18-36

12&24

10&2

100&200

82%

XDB170-48D05&12

48

36-72

05&12

10&10

50&100

82%

1

输入II型滤波

2

2倍，4倍电压输入

3

输出短路保护

4

I   安装方便，单端出线

5

最佳壳体连接方式

6

高可靠性，长寿命设计

额定值(VDC)

电压范围(VDC)

12VDC（额定值）

9-18VDC

24VDC (额定值）

18-36VDC

48VDC （额定值）

36-72VDC

18VDC（额定值） 四倍输入

9-36VDC

备注：反压保护<Reverse Protection>   应用时外接熔丝<Fuse outside>

功率

100-300W

输出电流

3-15A 任选

输出电压

5-48VDC

电压精度

±1%

电压调整率（主路）

±0.2%

负载调整率(主路）

±0.4%

温度变化率

±0.01%/℃

电流限制点

120%（Typ)

响应速度

400μs

工频频率

160-200KHz

绝缘电阻

200MΩ

MTBF

>500000   h

输入-输出Input-Output

>1500VDC

输入-外壳Input-Case

>1050VDC

输出-外壳Output-Case

>500VDC

工作壳温

（工业品）

-25 – +85℃

（军I）

-40 – +85℃

（军II）

-55 – +85℃
