TDB 5-25W系列 DC/DC隔离电源模块
I.型号列表
单路输出

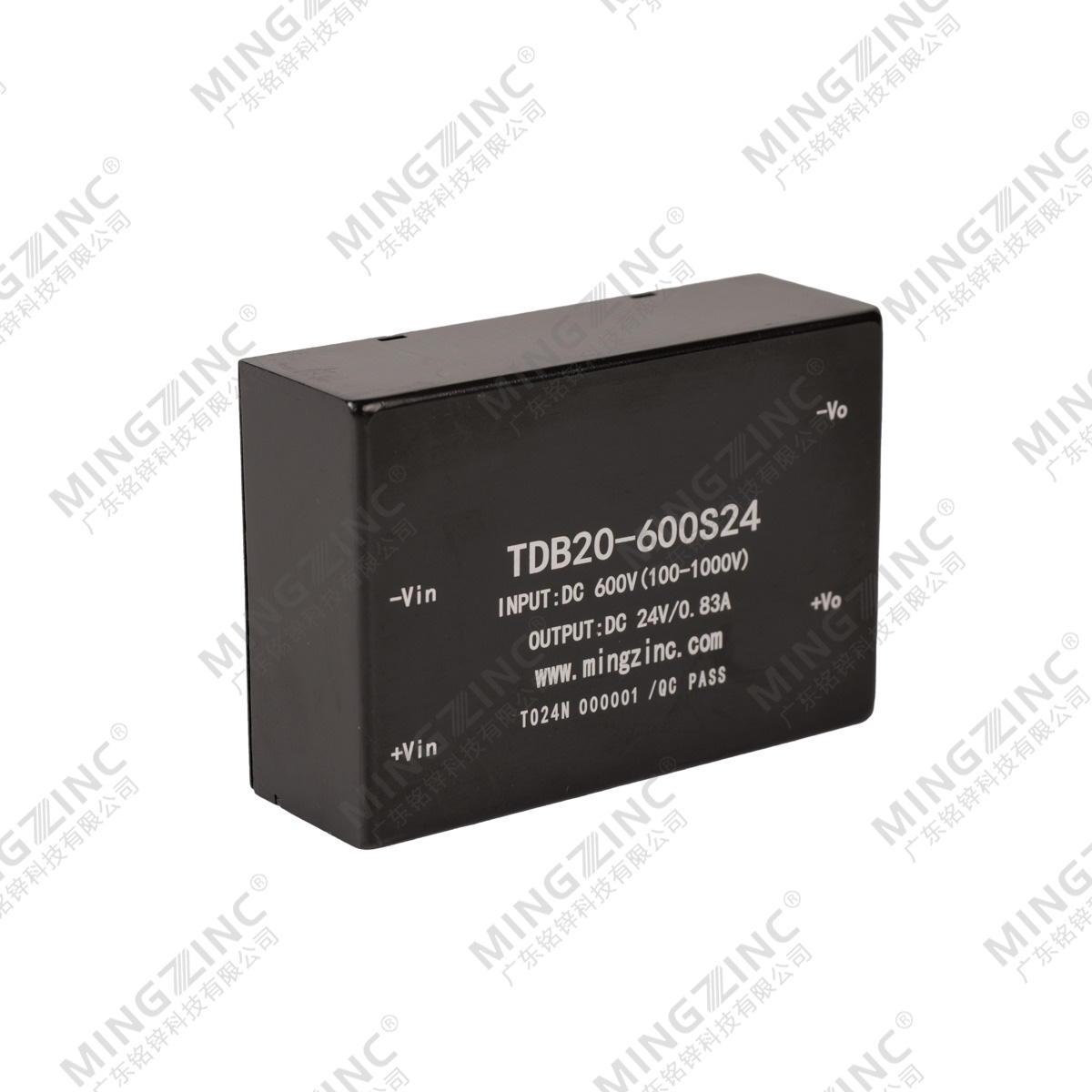

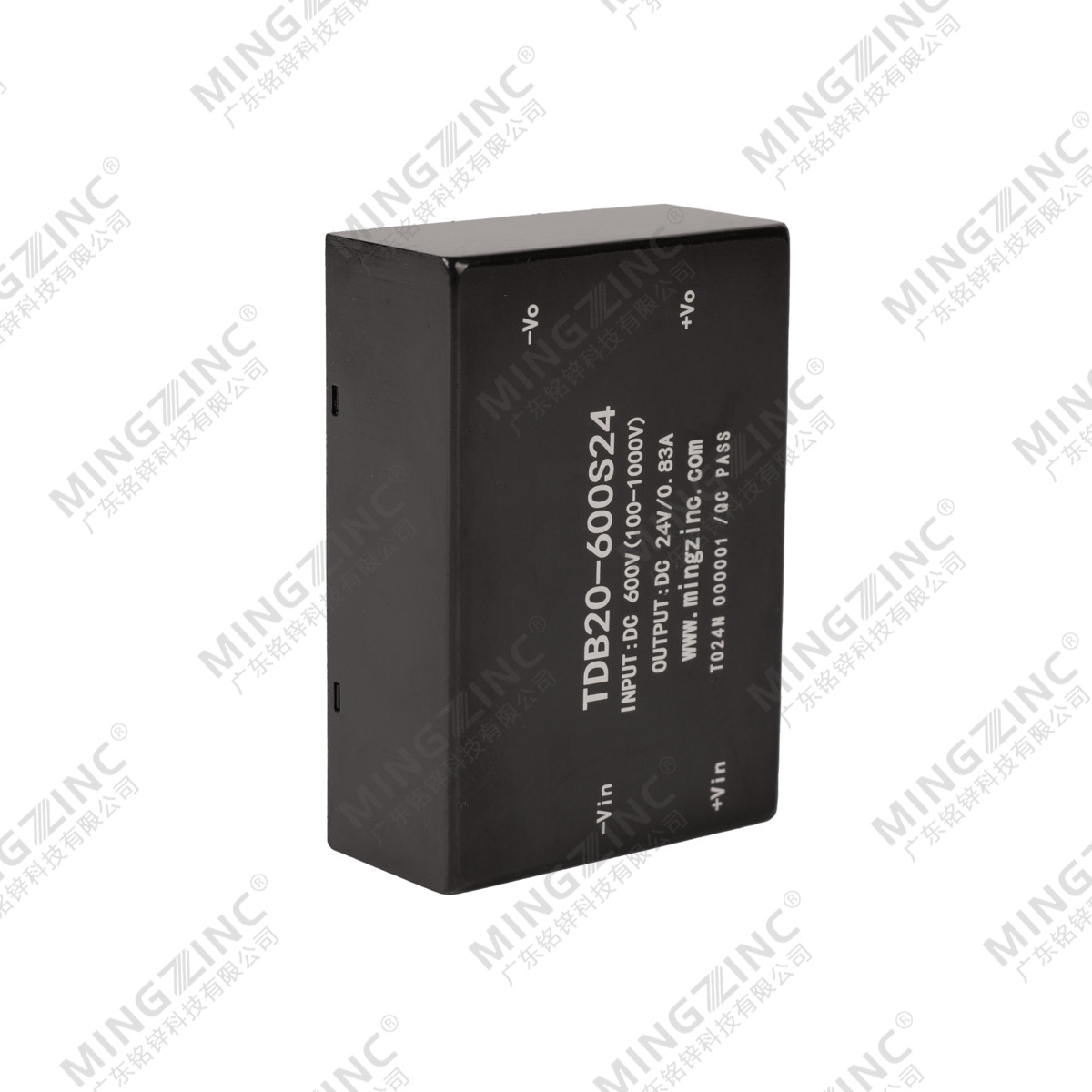

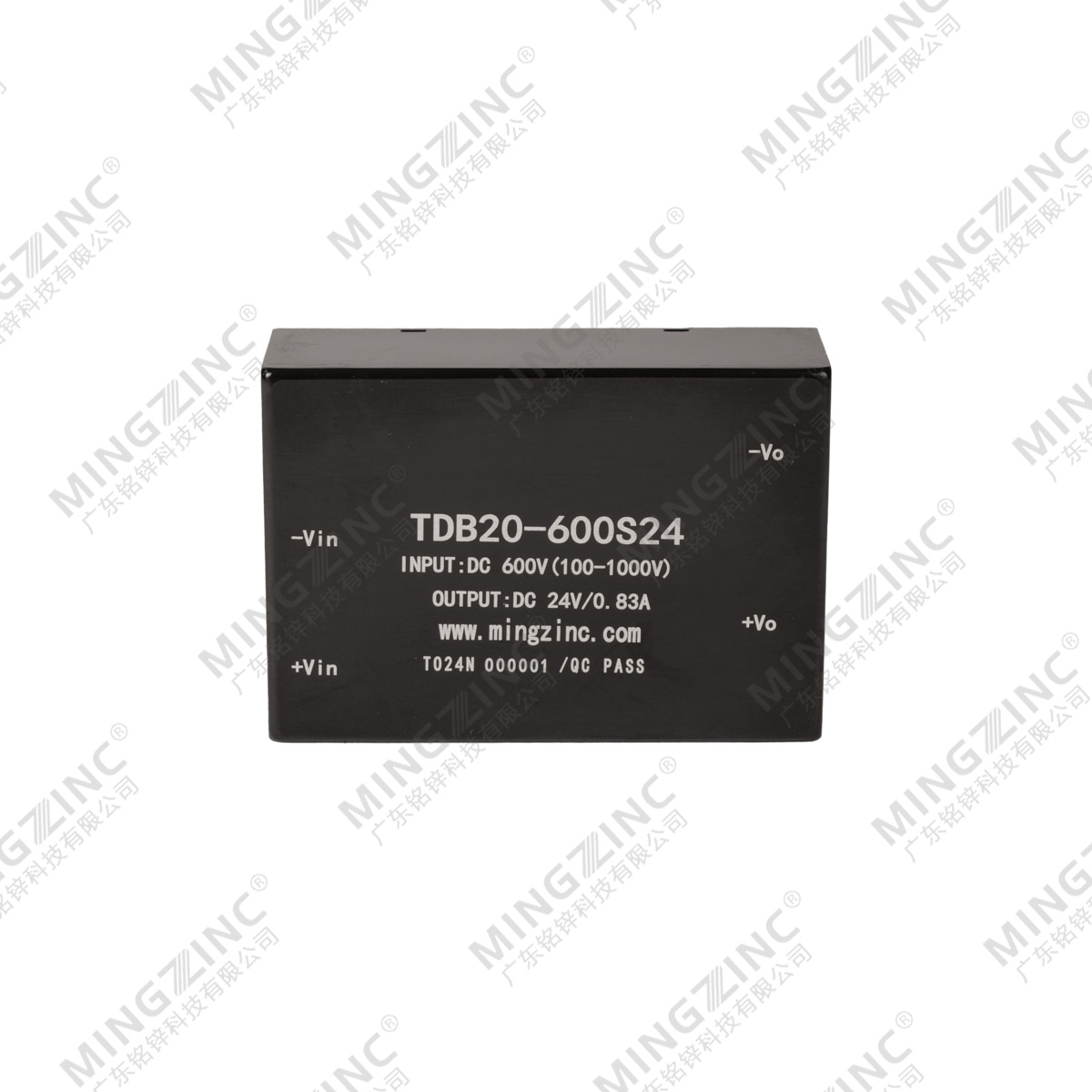

型号 | 输入电压 (VDC) | 输出电压（范围） （Range) | 输出电压 (VDC) | 输出电流(A) | 纹波(mv) | 效率(Typ) |
TDB5-600S05 | 600 | 100-1000 | 05 | 1 | 50 | 70% |
TDB5-600S12 | 600 | 100-1000 | 12 | 0.42 | 50 | 75% |
TDB5-600S24 | 600 | 100-1000 | 24 | 0.23 | 50 | 78% |
TDB10-600S05 | 600 | 100-1000 | 05 | 2 | 50 | 70% |
TDB10-600S12 | 600 | 100-1000 | 12 | 0.9 | 50 | 75% |
TDB10-600S24 | 600 | 100-1000 | 24 | 0.45 | 50 | 78% |
TDB15-600S05 | 600 | 100-1000 | 05 | 3 | 50 | 70% |
TDB15-600S12 | 600 | 100-1000 | 12 | 1.25 | 50 | 75% |
TDB15-600S24 | 600 | 100-1000 | 24 | 0.625 | 50 | 78% |
TDB20-600S05 | 600 | 100-1000 | 05 | 4 | 50 | 70% |
TDB20-600S12 | 600 | 100-1000 | 12 | 1.66 | 50 | 75% |
TDB20-600S24 | 600 | 100-1000 | 24 | 0.83 | 50 | 78% |
TDB25-600S05 | 600 | 100-1000 | 05 | 5.0 | 50 | 70% |
TDB25-600S12 | 600 | 100-1000 | 12 | 2.0 | 50 | 75% |
TDB25-600S24 | 600 | 100-1000 | 24 | 1.0 | 50 | 78% |
II. 特性
1 | 宽电压输入范围100-1000VDC |
2 | 高可靠性 长寿命设计 |
3 | 高效率 |
4 | 工业级技术产品设计 |
5 | 优异的输出短路，过温保护功能 |
条件：除特殊指定外，所有参数测试条件为：室温25℃.标称输入电压，纯阻性标称负载。
III．输入特性
额定值 (VDC) | 电压范围 (VDC) |
600VDC | 100-1000VDC |
IV. 输出特性
功率 | 5-25W |
输出电流 | 0-5A |
输出电压 | 5-24VDC |
电压精度 | ±1% |
源效应 | ±0.5% （typ) |
负载调整率（10%~100%） | ±2% |
最小负载 | 0% |
输出纹波+噪声（峰-峰值） | 100mv(typ)(20MHz Bandwidth) |
输出过流保护 | ≥1.1倍 |
备注：纹波与噪声用平行线测试法测试。 | |
V. 保护特性
1 | 输入过压保护 |
2 | 输出过压保护 |
3 | 过温保护 |
4 | 输出过流保护 |
5 | 输出短路保护 |
VI．一般特性
工作频率 | 65-100KHz |
绝缘电阻 | 200MΩ |
MTBF | >500000 h |
VII．隔离电压值
输入-输出 | >2000VDC |
输入-外壳 | >2000VDC |
输出-外壳 | >500VDC |
VIII．环境特性
工作壳温 | 工业品 | -25 – +85℃ |
军I | -40 – +85℃ | |
军II | -55 – +85℃ | |
存储温度 | 工业品 | -45 – +105℃ |
军品 | -55 – +105℃ |

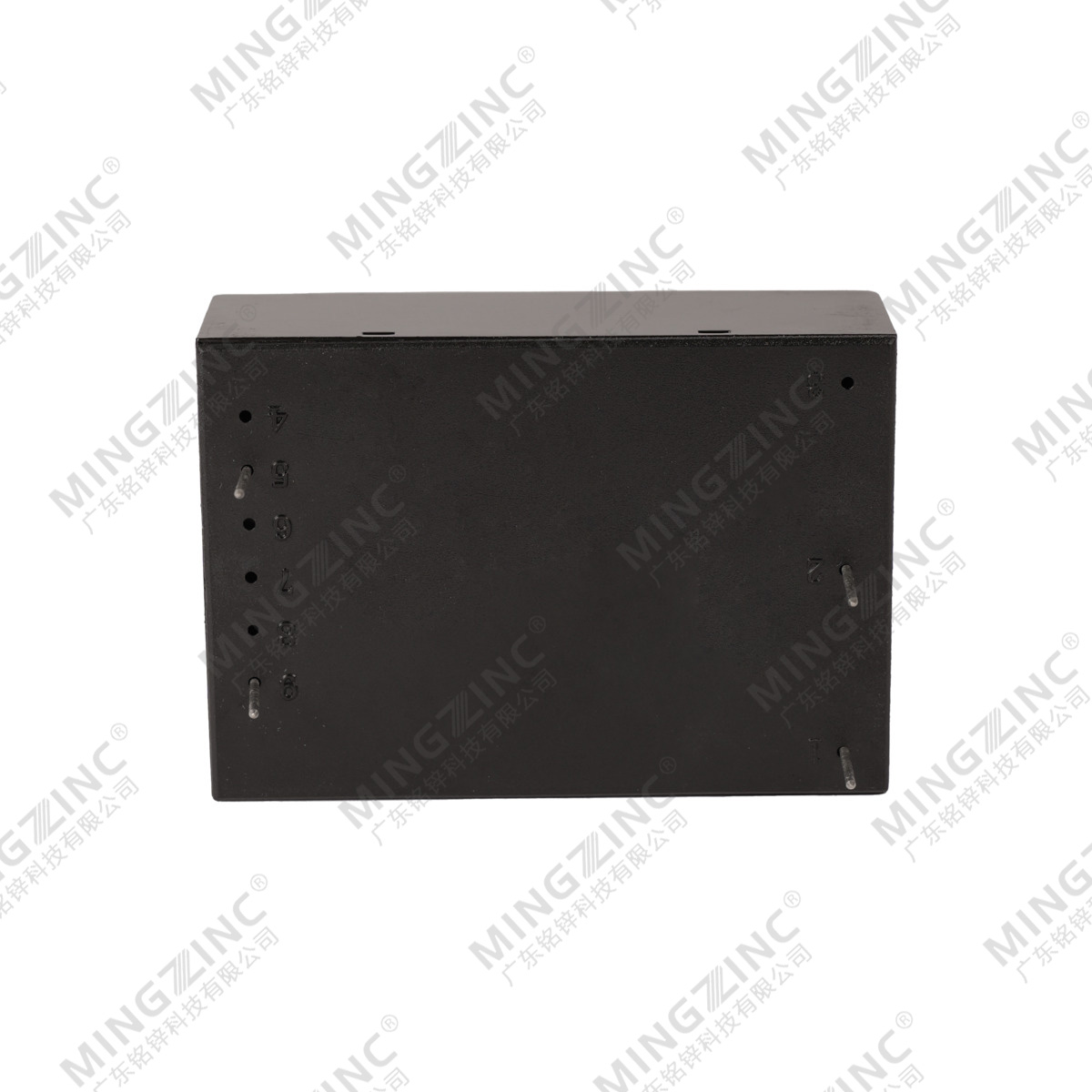

IX． 外型尺寸及引脚定义
