MDE300-24S24：同样是 24V，为什么机柜里还要再装一颗 DC-DC？

很多人第一次看到这颗模块都会问：输入 24V，输出也是 24V，这不等于多此一举吗？

在实验室里，确实是。但在真实机柜里，答案是：母线上那个 24V，和你后端设备想要的那个 24V，根本不是同一个 24V。

母线上的 24V 到底 "脏" 在哪

一台工业柜里，24V 母线往往从一个大功率电源拉出来，上面挂着几十路负载 —— 电磁阀、接触器、变频器、继电器线圈。这些器件在动作瞬间，会在母线上拉出强烈的尖峰和跌落；不同设备的地之间还有电位差，形成地环路。

结果就是：母线表头量着是 24V，但对噪声敏感的那部分负载 —— 工业通信模块、高精度传感器、工业相机、远程 IO—— 一直接在上面，不是通信误码就是采样漂移，严重的时候芯片整片损坏。

MDE300-24S24 要做的，就是在这根 "脏" 母线和这些 "娇气" 的 24V 负载之间，加一道隔离墙。

它具体做了什么

这是一颗 300W 隔离型 DC-DC 模块：输入接机柜里现成的 24V 母线（实际兼容 18-36V 宽范围），输出给后端一组干净、隔离的 24V 电源，最大输出电流 12.5A。

• 母线里的尖峰、浪涌被隔离挡在前端，到不了后级；

• 输入输出不共地，地环路直接切断；

• 后端这组 24V 是稳压过的：电压精度 ±2%，负载跳变时调整率 ±0.5%；

• 纹波控制在 200mV 峰峰值以内；

• 典型效率 89%，300W 满载下发热可控。

换句话说，它不是在 "变压"，是在净化—— 把一个电压数值上正确、电气上不干净的 24V，变成一个真正适合精密负载使用的 24V。

出问题的时候，它会先自保

后端短路、过载、前端浪涌、内部过温 —— 这五种故障都有对应的保护电路接管：输入欠压、输入过压、过温、输出过流（限流点 120% 典型值）、输出短路。故障状态下模块进入保护模式而不是炸机，故障排除后自动恢复，不需要上门维修。

安全裕度上，输入对输出隔离耐压超过 1500VDC，输入对外壳 >1050VDC，输出对外壳 >500VDC，绝缘电阻 200MΩ—— 这是工业现场和轨道交通辅助回路都认可的等级。

能待在什么地方

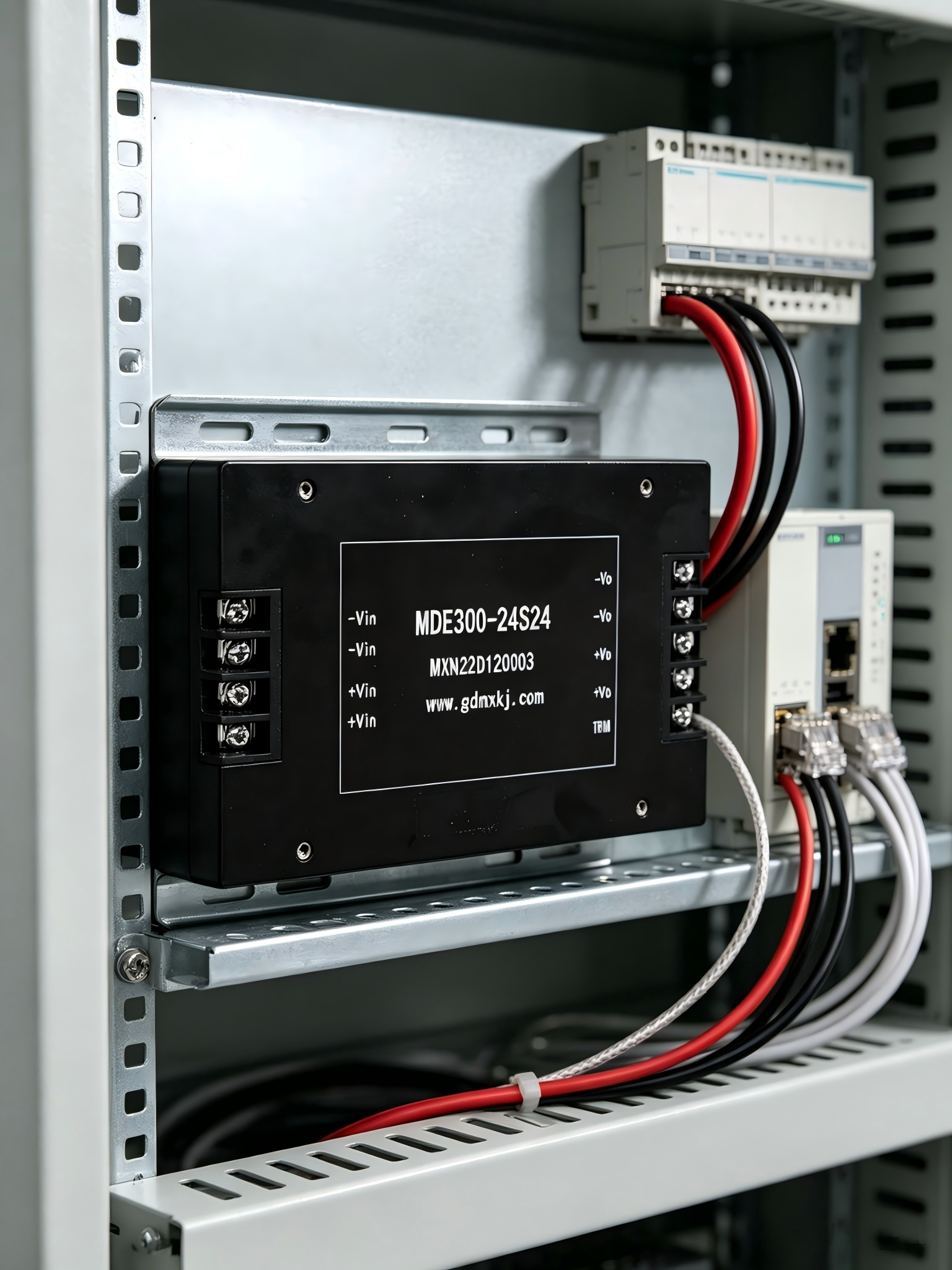

工业级工作壳温 -25℃ 到 +85℃，另提供军 I（-40℃）和军 II（-55℃）两个等级。尺寸和 MDE 系列一致，118 × 110 × 29.5mm，引脚 / 导轨安装，直接卡到柜内安装板上。户外柜、车载舱、密闭控制柜都能长期工作。

它适合用在哪些 "同电压但需要隔离" 的场合

• 工业柜内，给通信模块、传感器、工业相机单独拉一路隔离干净的 24V

• 变频器、伺服驱动器附近，给模拟量和通信回路做隔离供电

• 多组 24V 负载之间需要电气隔离、避免地环路干扰

• 通信基站、储能系统二次回路，需要稳压隔离的 24V 支路

• 轨道交通、车载设备中，把车载 24V 母线净化后给后端电子设备

MDE 100-300W 系列里，MDE300-24S24 这一档就是专门解决 "24V 对 24V 隔离稳压" 这个需求；如果你的输入是 48V 或 110V，或者输出要 12V、48V，同系列也有对应型号，非标功率和电压可以联系定制。

样品和技术资料请联系广东铭锌科技：400-019-3997，官网 shturl.cc/Urdf。
